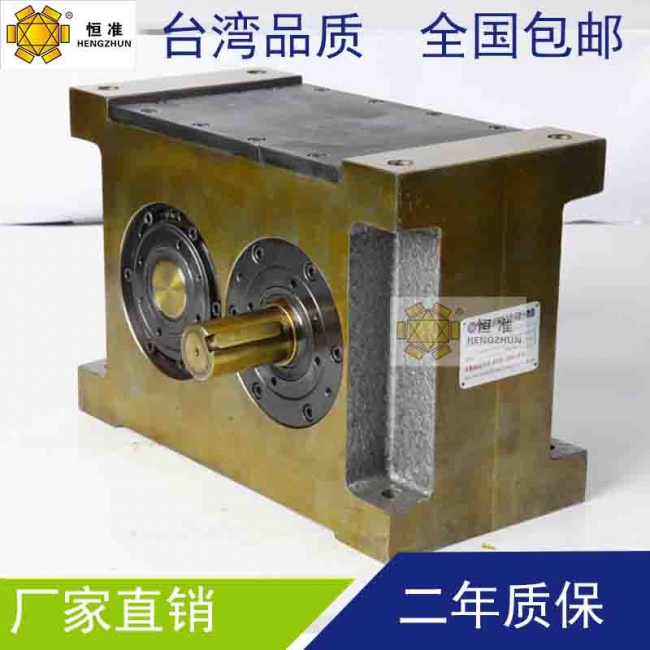

东莞恒准平板共轭型凸轮分割器的研发与应用

平板共轭凸轮分割器具有适应高速重载、控制准确有效、性能稳定等优点,广泛用于食品包装机械、农业机械、制药机械、印刷机械、电器制造装配自动生产线等设备上的间歇转位机构、自动机床ATC装置和步进转位装置,所以对共轭凸轮分割器的研究有重要的现实意义。

本文针对平板共轭型凸轮分割器的设计、制造和测试中的若干关键技术问题进行了较为深入系统的研究。主要研究成果如下: 利用VC++6.0结合图形化编程语言OpenGL编程开发了共轭凸轮分割器设计制造系统。系统操作简单,具有良好的人机交互界面和较好的集成性、通用性和实用性,提高了共轭凸轮分割器的设计和制造效率,降低了制造成本,保证了加工质量。 运用模糊数学的理论对凸轮机构从动件的运动规律进行了模糊优化设计,建立了模糊综合评判模型,快速精确的计算凸轮轮廓数据,提高了设计的工作效率和运动性能精确性。 研究了VC++6.0、OpenGL和UG软件之间的信息交换技术,编制了图形转换、运动仿真、加工编程等大量程序,实现了共轭凸轮的快速造型,运动仿真和加工仿真,较好地实现了数据共享。

研制了平板共轭型凸轮分割器测试系统,对系统进行了总体结构设计。根据理论模型选择了零部件和元器件类型,设计了可调节支撑台架,用于实现对多种型号凸轮分割器的测试。实验表明研制的测试系统具有较高的可靠性和测试精度,为共轭凸轮分割器的性能测试提供了一套新型虚拟测试仪器。 以专业的虚拟仪器软件LabVIEW为平台,开发了测试系统的软件交互系统。用户根据需要选择参数后,系统将会在主界面的基础上调用相应子程序,实现对共轭凸轮分割器运动角位移、速度、加速度及加速度跃动的参数测试和数据分析,使用起来简便直观,具有良好的可维护性和扩充性。

对平板共轭型凸轮分割器进行了分度精度检测,并对数据采集的输出参数(位移、速度、加速度、加速度跃度)进行了误差分析,找出了设计加工中存在的问题并进行了改进,有效地提高了共轭凸轮的设计制造质量。
