高速精密凸轮分割器从选型计算到定制,都是行业技术工程师的智慧和技术的体现,这些产品的设计灵感来自于设计者对于生产技术及加工经验的感悟,而设计的方式及理念会在各种形式的图纸上展现出来,今天小编就来为大家扒一扒这些在设计中的产品图纸.高速精密凸轮分割器结图中的平面CAD工程图,产品的CAD工程图是凸轮分割器产品的直观展示,一般对于产品的轮廓尺寸进行明确表达,对于涉及到产品加工参数的重要尺寸都会进行详细的标注:

   CAD工程图大多用于产品的平面展示,由于精密高速凸轮分割器的精密性,及内部结构的曲面线条及尺寸的复杂性,单纯的用平面工程图无法对产品结构进行明确的表达,加之图纸的主要作用是把产品的详细构造传递给加工技术人员,进行加工参数及尺寸的设定,以达到凸轮分割器各项加工参数的准确性,在这种情况下,用3D工程图则是更好,更能详细把握加工参数的方法,而且从直观目视的角度会给机加工的技术人员明确的指导

    高速精密凸轮分割器的工程图在各个生产厂家中都是比较重要的技术文件,所以需求厂家在进行凸轮分割器选型时,首先会了解相关需求产品的图纸,建议在进行参考时,必须与相关生产厂家的技术工程师进行沟通和分析才能真正对产品做到量身定做的目的

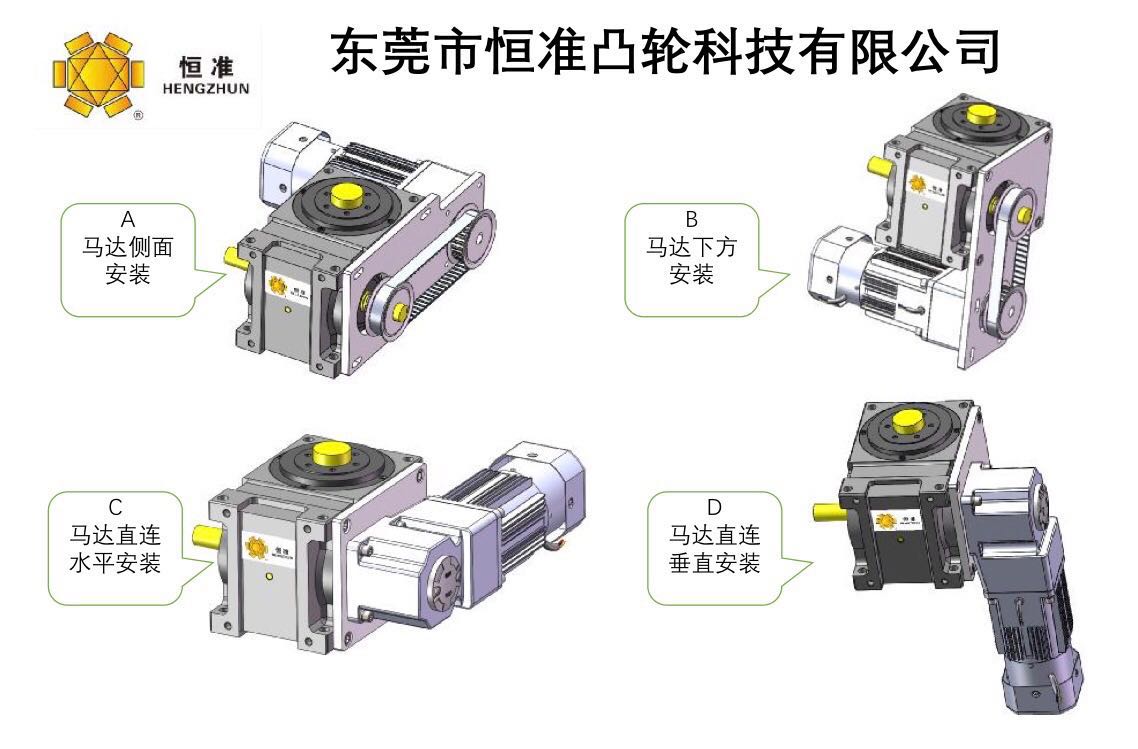

   一般 凸轮分割器与电机的安装方式有四种，水平安装  上下安装  侧面安装  ，下方安装！
